哈尔滨母线槽的安装需要遵循一定的步骤和注意事项,以确保安装的牢固性和安全性。以下是母线槽安装的详细步骤和注意事项:
一、安装前准备
确定母线槽安装位置:根据电气设备的需求和场地情况,确定母线槽的安装位置。
获取安装图纸:母线槽安装图纸是进行安装工作的重要依据,需确保图纸中包含母线槽的尺寸、布置方式、固定位置、接地方式等重要信息。
准备安装工具和材料:根据母线槽的型号和安装方式,准备相应的安装工具,如电钻、手电钻、扳手、铅锤等。同时,准备好安装所需的材料,如支架、膨胀螺栓、铆钉等。
二、母线槽预处理
测量母线槽长度:使用钢尺或卷尺等工具对母线槽的长度进行测量,并准确标记。
打孔:根据母线槽规格和安装位置,在安装位置上钻孔,以便后续安装支架。
三、安装支架
选择支架型号:根据母线槽规格和安装位置,选择适合的支架型号。
安装支架:将支架紧固在钻孔处,并使用螺丝固定。
调整支架水平度:使用水平仪调整支架水平度,保证母线槽均衡负载。

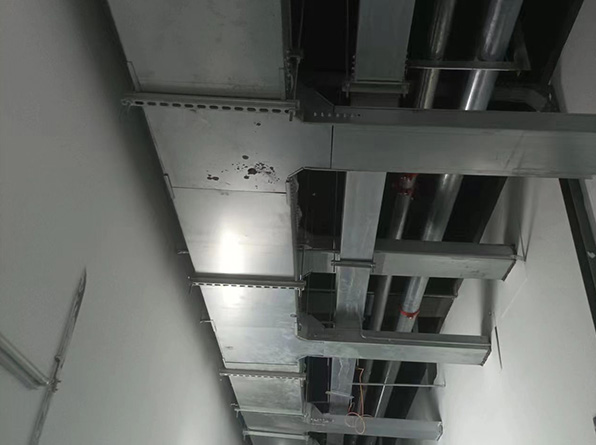

四、安装母线槽
放置母线槽:将母线槽放置在支架上,并使用螺丝固定。
检查母线槽水平度:使用水平仪检查母线槽的水平度,并做出调整,保证母线槽水平。
五、连接母线槽
连接母线槽:连接母线槽的前后端,需要使用母线槽连接件和电气化接头。确保连接件和接头的规格与母线槽匹配,并按照图纸上的序列号顺序进行连接。
检查连接质量:使用万用表等工具检查母线槽连接质量,保证连接正确可靠。
六、安装后处理
防水防尘措施:在连接端子处采取防水防尘措施,确保母线槽的安全运行。
涂硅树脂:对于防护等级为IP54的母线槽,在安装接头时,需在铝盖的两侧、螺栓孔、密封垫圈的底部以及铝盖侧面的周围涂硅树脂,以增强防水防尘性能。
伸缩缝安装:当母线槽安装成几排时,为确保散热和方便安装,它们之间的z小距离为150mm。在垂直安装中,如果长度不超过40m,则应安装伸缩缝。如果每层都有插入盒,当长度超过90m时,也应安装伸缩缝。
安装高度和保护:水平安装时,离地面的高度不得小于2.2m;垂直安装时,离地面1.8m以下的部分应受到保护,以免受到机械损坏(轴中除外)。
七、注意事项
吊装时,请使用硬纸或木板,以防止母线槽表面损坏或变形。
安装过程中需测试绝缘电阻,以免发生异常时检查和拆卸电路的整个部分。
吊架之间的距离应根据母线槽的跨度和重量来确定,一般为2米,大跨度的母线槽为6米。
遵循以上步骤和注意事项,可以确保母线槽的安全、牢固和稳定运行。
